Montaje de estructura metálica para sujetar los tubos de la chimenea

Si tiene problemas para tirar la línea de la chimenea en vertical porque no le dejan por donde usted cree que sería la mejor opción llámenos y le ayudaremos a encontrar algún tipo de solución, ya sea desviando los tubos de chimenea pero realizando el mínimo número de cambios de dirección no haciendo reducciones y colocando pocos ángulos, o bien montando una estructura independiente para la salida de humos y colocar en ella los tubos. Montaje de estructura metálica  para sujetar los tubos de la chimenea.
En el caso que no podamos apoyarnos en la pared del edificio para sujetar la chimenea, normalmente sujetamos las chimeneas en los patios interiores,  podemos estudiar la posibilidad de montar una estructura metálica para la sujeción de los tubos de la chimenea que por cualquier motivo no podemos apoyar en la pared del patio o fachada

Colocación de tubos de chimeneas por fachadas, somos una empresa especializada en extracciones de humos y colocación de los conductos de evacuación por fachadas y patios de edificios a cualquier altura sin necesidad de montar andamios.
También reparamos campanas y motores extracción.
Emitimos certificados de estanqueidad y de homologación de las instalaciones

Montadores determinaciones de chimenea en pico de pato o capuchones de chimenea arrancados por el viento y chimeneas desprendidas de la pared
Tubos de acero inoxidable para chimeneas sin sujeción a la pared de la comunidad del edificio.
Madrid 91 616 06 61 horario comercial
Avisos 644 34 87 47
madrid@trabajosenvertical.com

Sujetar chimenea, la chimenea se sujeta normalmente a la pared del edificio, en casos complicados se puede sujetar de diferente manera  y prescindir del anclaje tradicional


Normas básicas a cumplir para la construcción de chimeneas industriales

Normas básicas a cumplir para la construcción de chimeneas industriales en naves
A continuación indicamos algunas normas que deben respetarse en la
construcción de la chimenea de extracción:
a) Emplear materiales resistentes e incombustibles es la primera norma básica para montar construir una chimenea.
No montar tubos de fibrocemento, se está procediendo a su retirada gradualmente, si tiene una chimenea de uralita procedemos a su retirada y sustitución.
b) Escoger un trazado lo más vertical posible, evitando tramos horizontales o con poca pendiente.
No conectar varios aparatos de extracción a la misma chimenea.
c) Evitar que el conducto desemboque en zonas cercanas a construcciones,
debiendo sobrepasar en altura la cumbre más próxima, si existe edificio
colindante.

d) Elegir para el conducto un lugar lo menos expuesto a enfriamientos, si se puede elegir se evita la orientación norte. De ser posible, que la chimenea esté por el interior de la casa.
e) Las paredes internas deben ser perfectamente lisas y libres de obstáculos.
En las uniones de tubos con chimeneas de obra, evitar los estrangulamientos y reduciones.
Presupuesto montar Chimeneas con la normativa de Madrid para calderas y calderas de gas o gasoil 644 34 87 47
En Madrid 91 616 06 61

Motores de las campanas aspiracion extractoras de hostelería, Normativa EI30


Existe diferencia entre motores y ventiladores, un ventilador es una máquina que gira y mueve el aire o el gas, usa energía y produce un flujo continuo de aire generalmente todos los usados en la industria son máquinas eléctricas que se regula la velocidad y la polaridad puede ser centrífugos que son cajas con paredes o asialex con una envoltura tubular.
Motores para campanas, instalamos motores de campanas extractoras, también tenemos a disposición, motores de campanas extractoras industriales de segunda mano o usadas en oferta.      Motor de campana extractora universal para cualquier campana, si su motor ya no funciona avisenos y le montaremos uno con todas las garantías. Dado que los motores en las campanas y cajas de extracción de bares y restaurantes trabajan durante muchas horas al día, y en un ambiente con elevadas temperatura y grasas, el requerimiento al que son sometidos es muy elevado.
Motores de las campanas extractoras aspiración en hostelería, Normativa EI30
Por el gran nº de horas que estos motores de aspiración están funcionando, unido a las altas temperaturas que se alcanza y a la suciedad de grasa que no se puede limpiar es frecuente tener problemas con la campana de extracción de la cocina.
Motores de las campanas extractoras de hostelería
Los motores se paran, meten mucho ruido, no sacan nada de humo o incluso muchos pueden llegar a arder.
A la vez que te reparamos el motor adapta la cocina a la normativa actual instalando cajas de ventilación o extracción
Las cajas de extracción de humos cumplen la normativa vigente respecto a la resistencia al fuego, aguantan 400 º C durante 2 horas NE1201.3 aportando certificados correspondientes
Para presupuestos instalación y reparar cajas de ventilación o

Extracción Madrid 91 616 06 61
Móvil 644 34 87 47
Para urgencias y averías, motores con correas partidas, motor que no arranca, motores monofásicos y con poca potencia
Fotos de cajas de ventilación o cajas extractoras instaladas por JMG Trabajos en Vertical
Si los motores no chupan los humos, emiten mucho ruido o vibraciones, necesita una revisión de la instalación
Adaptamos las campanas de hostelería a la legislación
Reparación de motores quemados de campanas extractoras y a la vez adaptarnos a la normativa EI 30 y la NE 1201.3, con la colocación de cajas de ventilación o extractoras en los lugares adecuados
En las cocinas de los bares y restaurantes se produce acumulación de grasa en el sistema de evacuación de los humos de la campana, en lugares no accesible para limpiar y unido a las altas temperaturas que se alcanzan en los conductos se producen incendios frecuentemente, por estos motivos ha cambiado la legislación y se han sacado las cajas de extracción

Reparación de motores quemados de campanas extractoras
Al arder los motores por trabajar a altas temperaturas durante muchas horas y en un ambiente con grasa, nos pueden quemar la instalación completa
Motores campanas extractoras para el exterior
Precio y potencia de los motores industriales de campanas extractoras
Adaptamos las campanas de hostelería a la legislación actual o mejor dicho a las legislación nacional, leyes de la comunidad autónoma y la normativa municipal instalando cajas de ventilación en las que van los motores, se fabrican en aluminio, están aisladas, son desmontables y pueden tener puerta de registro

 Para la mejor prevención de riesgos laborales en industrias en las que se desprenden gases y humos durante el proceso de fabricación instalamos campanas y sistemas de extracción.

Los fabricantes recomiendan una longitud mínima de recorrido del tubo que ... instalación de una chimenea

Extracción localizada de polvo peligroso por los riesgos laborales
Maquinas de soldadura y de corte que precisan extracción para sus gases y humos.
 Extracción de humos en bancos de potencia de talleres.

Para presupuestos instalación y reparar cajas de ventilación o extracción Madrid 91 616 06 61
Móvil 644 34 87 47

Ofertas de motores reparados con garantía, cuando las necesitades de extracción no son muy exigentes
 En Venta por 170 € también en ocasiones disponemos de motores usados de campanas de bares y restaurantes con garantía

  Cv  monofásico 850rpm Extractor mototurbina turbina aspiración Motor campana.

Extractor cv 900rpm monofásico Extractor moto turbina turbina aspiración Motor campana
Cv 1300rpm monofásico Extractor moto turbina turbina aspiración Motor campana.


Reparación motores de extracción en hostelería, salida gases de talleres, Motores salida humos para  club de fumadores, para evitar los problemas con el humo, extracción en club de fumadores sacar los tubos de ventilación para conectar a las máquinas de extracción

Ventilación y renovación aire gimnasios, salas de musculación, local de yoga y salas de reuniones


Instalación de campañas extractoras de cocinas industriales, tiene que instalar una y querría saber presupuesto profesional sin compromiso.

Cambiar un motor en un restaurante que se le han ido los rodamientos, las correas, vibra y además de tener un ruido muy molesto por las vibraciones, no saca bien el humo. Motores nuevos y reparados funcionando



Prueba de estanquidad en un local de Madrid y certificación de instalaciones

Cambiar chimenea de salida de humos de cocina de restaurante y sustitución por una EI30.

Cambiar chimeneas de fibrocemento y sustituir por I30. Entubar una chimenea y

Entubar una chimenea y eliminar  problemas de ruidos con los vecinos por el mal funcionamiento de los motores

Conectar o desconectar dos restaurantes a la misma chimenea en Madrid.

JMG Madrid 91 616 06 61 y móvil 644 34 87 47


Cajas de Extracción o cajas de ventilación

Las cajas de extracción o caja de ventilación aparatos hermeticos de distintos tamaños y formas para tener en su interior la turbina extractora de humos o el extractor de aire industrial, que colocadas fuera de la campana se pueden montar en el interior o en el exterior del edificio según la disponibilidad de espacio que tengamos en cada instalación, estas cajas de extracción de ventilación pueden ser de diferentes fabricantes como Salvador Escoda, Sodeca Casals, etc.
Cajas de extracción de ventilación pueden ser de diferentes fabricantes como Salvador Escoda, Sodeca Casals,
Las más utilizadas son las cajas de extracción de 400 grados para dos horas tienen que aguantar 400 grados centígrados de temperatura en caso de incendio y durante un tiempo no inferior a 2 horas también existen de 300 grados y una hora
Después de determinar que existen problemas en la extracción de una campana mediante las correspondientes pruebas, buscamos la solución que puede ser el montar el motor en una caja nueva de extracción para mejorar la eficiencia de la instalación



Cajas de Extracción o cajas de ventilación con motores de simple aspiración de 1, 1.5 y 2 C.V.  provistos de amortiguadores para evitar ruidos y vibraciones.
Tambien puede cimbrear o vibrar los tubos y meter ruido molestando así a los vecinos.
Cajas de Extracción o cajas de ventilación
Las cajas de ventilación se fabrican en aluminio, están aisladas, son desmontables y pueden tener puerta de registro

Cumplen la normativa vigente respecto a la resistencia al fuego, aguantan 400 º C durante 2 horas NE1201.3

Ampliación del número de campanas en una misma cocina por  ampliaciones del negocio o actividad con productos o manera de preparación distinta



Si tiene un local al que le falta la campana o caja de extracción o un viejo motor que no arranca
 En este caso que era la campana de un asador de pollos en Madrid, se procedió a montarle a continuación de la campana una caja de extracción, con incorporación de filtros para mejorar la eficacia del sistema

En maquinas de soldaduras industriales así como las maquinas de corte como el láser, instalamos salidas de humos y gases tóxicos para la prevención de riesgos laborales.

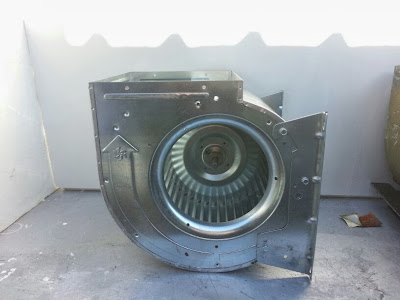

Motores usados de segunda mano con garantía
Extractor por cange entrega tu extractor viejo y te llevas uno reparado  sin montaje por 170 € también en ocasiones disponemos de motores usados de campanas de bares y restaurantes con garantía





  Cv  monofásico 850rpm Extractor mototurbina turbina aspiración Motor campana.


Extractor cv 900rpm monofásico Extractor moto turbina turbina aspiración Motor campana
Cv 1300rpm monofásico Extractor moto turbina turbina aspiración Motor campana.
Para presupuestos instalación cajas de ventilación o extracción Madrid 91 616 06 61
Móvil 644 34 87 47

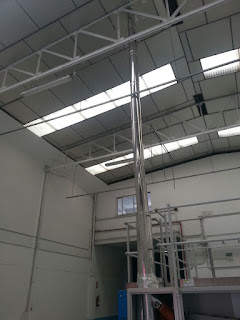

Instalación de tubos o conductos de chimenea en Madrid



Tubos de aspirantes de chimeneas, si necesita hacer una instalación de tubos o conductos de chimenea en un local, para aspirar humos, gases o CO2, puedes pedirnos presupuesto sin compromiso.

Solo trabajamos en la Comunidad de Madrid locales como bares, restaurantes, chulerías, pollos asados y asadores, talleres mecánicos y talleres de chapa y pintura, salida de humos en comunidades de vecinos
 Alargar el tiro de la chimenea.
Solucionar problemas si la comunidad no le dá permiso para sacar los tubos por la fachada, patios o tendederos.
Avisos 644 34 87 47
Madrid 91 616 06 61 horario comercial

Sustituir tubos chimenea.



Sustituir tubos chimenea.
Si con el paso del tiempo los tubos de su chimenea se han quedados viejos y además no cumplen las diferentes normativas en cuanto a salida de humos.
Nosotros por nuestras técnicas de trabajos verticales y sin colocar andamios le ofrecemos desmontar y montar los tubos sin tener que prescindir del servicio.

Avisos 644 34 87 47
Madrid 91 616 06 61 horario comercial


Foto de un trabajos de Sustituir tubos chimenea para una comunidad en Madrid.

Chimeneas por patios en toda la comunidad de Madrid



Montamos chimeneas por patios en toda la comunidad de Madrid.


 Imagenes de los diferentes momentos en la colocación de una chimenea homologada por un patio de una comunidad para un local comercial dedicado a la hostelería



Proporcionamos tanto el material necesario de primera calidad como la mano de obra especializada en este tipo de trabajos sin el montaje de andamios.

Sustituciones de chimeneas antiguas por tubos que cumplan la normativa

Colocación se sombreretes y trabajos con cámaras para localizar atascos y problemas.
Entubar interiormente Sun de ventilación con perdidas de humos u olores

Avisos 91 616 06 61  Horario comercial

Móvil 644 34 87 47

Presupuesto on line info@trabajosenvertical.com

Para ver mas imágenes y fotos de los diferentes pasos en la colocación de tubos de chimeneas por un patio interior o fachada

Cámaras por la chimenea

Cámaras por la chimenea supuestamente atascada que no elimina bien los gases o humos, con captación de imagenes en el móvil para que usted mismo pueda ver los defectos generalmente atrancos de escombros o desprendimiento de materiales en los sun de ventilación
También se pueden usar cámaras para certificar los problemas de gases y olores en los sun de ventilación, sun de obra nueva o sun de viejos edificios
El atranco en los sun con las cámaras se pueden ver las imagenes que muchas veces es por reformas de algún vecino, llegando incluso a cortar o interrumpir completamente la salida de gases, humos o ventilación
Este mismo sistema de cámaras usamos en los patinillos de ventilación en los tramos que no llegamos
Avisos inspección chimeneas por cámaras 91 616 06 61

Instalar chimenea helicoidal


Instalar chimenea helicoidal
Si tu chimenea helicoidal te produce problemas de vibraciones con el consiguiente perjuicio a los vecinos, avísanos para que te quitemos el ruido originado por las vibraciones al 91 616 06 61
Para nuevas instalaciones en toda España 644 34 87 47
Presupuestos rápidos
También hacemos avisos y urgencias de Deflector o sombrerete aspirador caído
Pida precio de chimenea elicoidal
Montamos chimeneas circulares, chimeneas cuadradas y rectangulares

Vibraciones en extractores y conductos de chimeneas de humos

Si tiene que hacer una instalación nueva y de gran calidad de extracción de humos en un taller de motos, coches o cabina de chapa y pintura así como garajes y parking, nos pasamos para estudiar planos y requisitos que le piden la comunidad o bien el ayuntamiento de su ciudad para hacer un presupuesto de lo que me costaría hacer la instalación nueva y cumpliendo la normativa vigente

Vibraciones en extractores y conductos de chimeneas de humos.
Vibraciones en extractores y conductos de chimeneas de humos
Las causas posibles de que el extractor industrial de la campana de su negocio de hostelería produzca vibraciones son varias, lo primero es determinar la causa para posteriormente solucionar el problema de la vibración
Tubos de chimeneas de hostelería para hoteles y bares. Maquinaria extracción y equipamiento para la salida de gases, humos y aire en locales de hostelería para bares, cafeterías, restaurantes, hoteles: Campanas
Si bien las vibraciones son una preparación de ondas elásticas sobre una superficie, la causa que nos producen generalmente es un ruido muy molesto que incluso ocasiona que no se puedan usar instalaciones como si tubieran una gran avería, el primer paso y más importante es localizar el origen de la vibración para su posterior eliminación
Teléfonos y contacto de JMG TRABAJOS VERTICALES MADRID
644 34 87 47  Avisos JMG
91 616 06 61 Avisos en Madrid Horario comercial
Las vibraciones de los sistemas de extracción además de indicarnos que existe algún problema en la instalación, son causa de malestar para los trabajadores e incluso para los vecinos que como no queremos tener en contra de nuestro negocio solucionaremos cuanto antes el problema

Conductos de extracción para lavanderías

Tenemos gran experiencia en conductos de extracción para lavanderías en la comunidad de Madrid, tanto para grandes cadenas de lavanderías a nivel nacional como de Madrid
Fotos conductos de extracción para lavanderías
Avisos en horario comercial para presupuestos 91 616 06 61
Tenemos experiencia en extracciones de gases, humos, vapores de todo tipo de instalaciones industriales LLamanos al 644 34 87 47  y te atenderemos lo más rápidamente posible según la urgencia te tu aviso

Criterios constructivos de chimeneas de focos de combustión

Los tubos para su chimenea que le podremos asesorar será diferente dependiendo de varios factores, generalmente se empleam los tubos de doble pared.

Criterios constructivos de chimeneas de focos de combustión
Transformar conductos en salidas de humos de locales dedicados a hostelería y problemas en la evacuación de humos
Tubos de ventilación y salida de humos, aspiradores estáticos para chimeneas, reformas, rehabilitación de edificios
 Salidas al exterior de conductos de ventilación y climatización
Todas las chimeneas de ventilación y de salida de humos deben cumplir una normativa productos y servicios relacionados con chimeneas Madrid
Productos y servicios relacionados con chimeneas Sea el que  sea su problema de extracción de humos, gases, le podemos ofrecer la mejor solución para arreglarlo
Avisos reparaciones de chimeneas y extractores 91 616 06 61 horario comercial

Normas UNE que afectan a las instalaciones de ventilación

Normas UNE que afectan a las instalaciones de ventilación:


  • UNE-EN 13779
    Ventilación de los edificios no residenciales. Requistos de prestaciones de sistemas de ventilación y acondicionamiento de recintos, extracion forzada.
  • UNE-EN 12101-6
    Sistemas para el control de humo y calor, tubos y conductos. Parte 6. Especificaciones para los sistemas de diferencial de presión.
  • UNE 100-230 Ventiladores
    Recomendaciones para el acoplamiento al sistema de distribución.
  • UNE 100 165 Climatización
    Extracción de humos y ventilación de cocinas, cocinas industriales.
  • UNE 100 166 Climatización
    Ventilación de aparcamientos. y garajes

Instalaciones para extracción de humos en cocinas industriales



Si necesita instalar los conductos de una chimenea o bien los tubos para una extracción de humos, por seguridad, eficacia, y ahorro de tiempo y dinero, deje este trabajo a profesionales
Todas nuestras instalaciones van con material homologado y se emite el certificado correspondiente a su instalación de cumplimiento de normativa




18.3 Instalaciones para aspiración y extracción de humos en cocinas industriales
Las instalaciones previstas para el tratamiento de un volumen de aire mayor que 10.000 m³/h cumplirán las condiciones que se establecen a continuación.

18.3.1 Campanas de cocinas industriales
Las campanas estarán construidas con material de clase M0 no poroso y situadas a más de 50 cm de cualquier material combustible no protegido.
18.3.2 Conductos de chimeneas
El sistema será independiente de toda otra extracción o ventilación y exclusivo para cada local de cocina. Los conductos estarán fabricados con material de clase MO y dispondrán de registros para inspección y limpieza en los cambios de dirección con ángulos mayores que 30- y cada 3 m como máximo de tramo horizontal; no se dispondrán compuertas cortafuego en su interior. Cuando discurran por fachadas, su distancia a toda zona de la misma que no sea al menos PF-30 será 1,50 m, como mínimo.

Como no pueden disponerse compuertas cortafuego en el interior de este tipo de conductos, su paso a través de elementos de compartimentación en sectores se resolverá de la forma que se indica en el punto C del apartado 18.1
18.3.3 Filtros
Los filtros estarán fabricados con material de clase MO y estarán separados de los focos de calor más de 1,20 m si son tipo parrilla o de gas, y más de 0,50 m si son de otros tipos. Serán fácilmente accesibles y desmontables para su limpieza, tendrán una inclinación mayor que 45º- y poseerán una bandeja de recogida de grasas que conduzca éstas hasta un recipiente cerrado cuya capacidad sea menor que 3 I.

18.3.4 Características de los Ventiladores en las cocinas industriales
Los ventiladores y su acometida eléctrica serán capaces de funcionar a 400ºC durante 90 minutos, como mínimo, y su unión con los conductos será estanca y estará realizada con materiales de clase M0.
Los tubos de doble pared
 Los tubos de los conductos empleados para la salida de humos llamados de doble pared se utilizan normalmente para calderas y evacuación de humos de combustión, además la característica principal de este tipo de tubos es que en la doble pared o doble capa tengan un aislamiento de lana de roca

Los tubos de doble pared pueden ser de galvanizado por una o por las dos caras, galvanizado e inoxidable por cada una de las caras
Y por ultimo estos tubos de inoxidable por las dos caras pueden tener fibra cerámica en su interior para garantizar en caso de incendio 30 minutos para la extinción

Como somos instaladores te recomendaremos cual es el mas idóneo para tu chimenea si el técnico no te ha indicado cual instalar
Avisos 644 34 87 47
Teléfonos y contacto de JMG TRABAJOS VERTICALES MADRID
644 34 87 47  Avisos
91 616 06 61 Avisos en Madrid Horario comercial

En las cocinas atascadas se puede localizar el atranco mediante cámaras

Sentencia TS, COMUNIDAD DE PROPIETARIOS. CHIMENEA. SISTEMA DE VENTILACIÓN

Sentencia nº 658/2008 de TS, Sala 1ª, de lo Civil, 3 de Julio de 2008
COMUNIDAD DE PROPIETARIOS. CHIMENEA. SISTEMA DE VENTILACIÓN. Se presenta demanda por la comunidad de propietario instando la reposición de determinados elementos comunes a su estado original frente a los arrendatarios de dos locales comerciales y su propietario y el sistema de ventilación. La Audiencia Provincial admite la existencia de deficiencias técnicas de los conductos de ventilación natural imputables al propietario, anterior constructor, que es la demandada "Inmobiliaria Urbis S.A.". Estas deficiencias técnicas, puestas de relieve por los informes técnicos obrantes en actuaciones y, en concreto, por el informe pericial practicado en segunda instancia, lo son para la utilización del sistema de ventilación natural como extractor de humos, que es, según este informe, como lo ha venido utilizando la arrendataria. La Audiencia Provincial ha considerado que no existe una alteración del elemento común y es cierto que, desde el punto de vista físico, no se ha producido ninguna alteración, pero lo discutido en el pleito, como puede desprenderse del objeto de la pericial practicada en segunda instancia, fue la alteración del uso del sistema de ventilación natural que, en lugar de adecuarse a su uso -ventilación natural-, se estaba utilizando para la extracción de humos, uso para el que no cumplía las condiciones técnicas. De conformidad con el art. 394 del Código Civil, "cada partícipe podrá servirse de las cosas comunes conforme a su destino y de manera que no perjudique el interés de la comunidad, ni impida a los copartícipes utilizarlas según su derecho". Del mismo modo, el artículo 9.1 de la Ley de Propiedad Horizontal, en la redacción anterior a 1.999, obliga a los propietarios a respetar las instalaciones generales. Al amparar la resolución recurrida un uso distinto al propio de los sistemas de evacuación de gases naturales, permitiendo la salida de gases calientes a través de ellos, hecho probado mediante la pericial, se está produciendo una vulneración...
☞ Sentencia Favorable a: Comunidad de Propietarios
Sentencia nº 658/2008 de TS, Sala 1ª, de lo Civil, 3 de Julio de 2008
